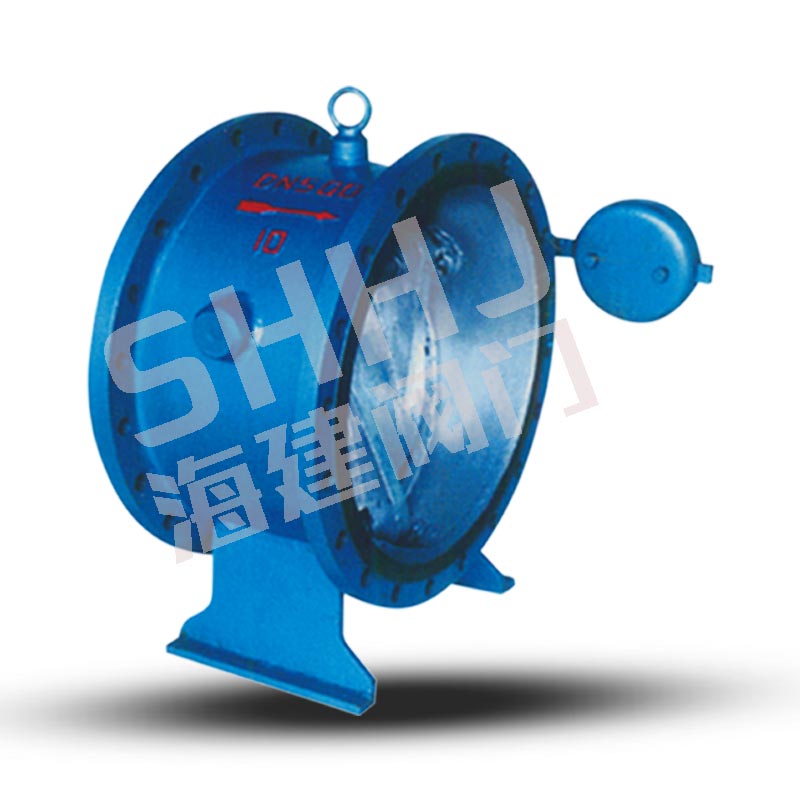

微阻緩閉消聲止回閥
技術參數
產品型號：DHH44X公稱通徑：DN200～2000mm
公稱壓力：1.0～1.6MPa
適用介質：清水、泥漿水、污水、海水
適用溫度：0～80℃
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準: GB/T 13927 AP1598
一、DHH44X微阻緩閉消聲止回閥產品概述
本廠生產的DHH44X/H-10/16微阻緩閉消聲止回閥主要用于工業、城市給排水管道和高層住宅、賓館、加壓輸水泵的出口處。在設計上充分考慮了使用環境的要求，采用斜板式結構，達到無震動、無嘈聲、運行平穩，確保賓館、住宅環境安靜，并具有節能的效果。用延緩關閉的方式使局部倒流水向系統內泄流，從而大大降低了停泵倒流的水壓沖力，消除了破壞性水錘峰值的產生，截流密封采用丁腈橡膠，密封性能好、減震耐磨、使用壽命長、維修方便等。
二、DHH44X微阻緩閉消聲止回閥主要技術參數
公稱壓力：1.0～1.6MPa
公稱通經：200～2000mm
適用介質：清水、泥漿水、污水、海水
適用溫度：0～80℃
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準: GB/T 13927 AP1598
特點。
三、DHH44X微阻緩閉消聲止回閥主要零部件材料
|
零件名稱 |
閥體 |
蝶板 |
閥桿 |
緩沖油缸 |
密封圈 |
|
材料 |
灰鑄鐵、鑄鋼 |
碳鋼 |
不銹鋼 |
不銹鋼 |
丁腈橡膠 |
四、DHH44X微阻緩閉消聲止回閥主要外形尺寸
|
DN（mm) |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
1400 |
1600 |
2000 |
|
L |
230 |
250 |
270 |
290 |
310 |
330 |
350 |
390 |
430 |
470 |
510 |
550 |
630 |
710 |
790 |
950 |
|
H |
550 |
630 |
690 |
780 |
860 |
910 |
980 |
1070 |
1220 |
1320 |
1430 |
1550 |
1800 |
1980 |
2150 |
2550 |
|
B |
450 |
520 |
590 |
670 |
750 |
780 |
850 |
970 |
1080 |
1200 |
1300 |
1450 |
1670 |
1880 |
1950 |
2450 |
