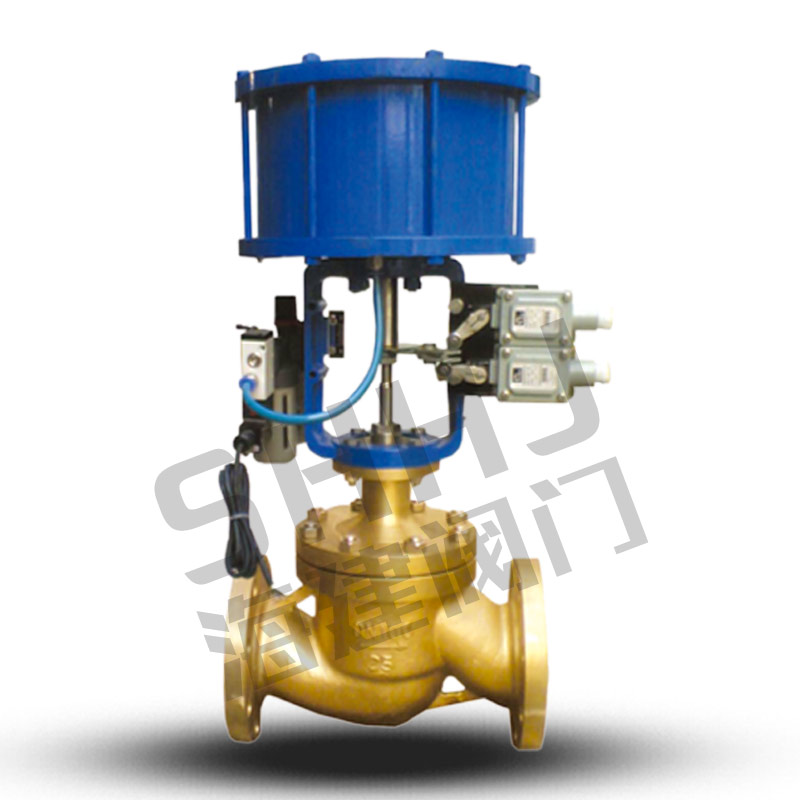

氧氣專用切斷閥
產品型號：ZSPC
公稱通徑：DN20~200mm
公稱壓力：PN1.6~6.4Mpa
工作溫度：常溫
適用介質：無顆粒狀、無雜質的氣體、液體
適用溫度：硬密封：-30～+450℃ 軟密封：-30～+180℃
連接形式：法蘭
主要材質：ZG230-450 ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
一、ZSPC氧氣專用切斷閥概述：
氣動快速切斷閥由氣動活塞式執行機構和低流阻、雙重密封結構的切斷機構組成，執行機構動作速度快、推力大、具有彈簧復位功能、帶手操作機構；閥體流路通暢、流量系數大、閥芯閥座有彈性和剛性串級雙重密封。新穎的結構，使本產品成為一類快速動作、嚴密閉切斷、安全可靠的高性能新型切斷閥。
切斷閥閥芯密封面材料可分為硬密封和軟密封；按閥芯結構形式可分為單導向平板式和單導向平衡式。具有結構簡單、動作可靠、嚴密切斷、開關快速等特點。適用于無顆粒狀、無雜質的氣體、液體介質，要求快速嚴密關閉、快速放空和緊急切斷的工況。本產品性能優良、規格齊全、體積小、重量輕等優點，廣泛應用于化工、石油、冶金、輕紡等工業生產過程的自動化控制系統中。
二、ZSPC氧氣專用切斷閥主要外形尺寸：
|
公稱通徑 DN |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
||
|
L |
PN MPa |
1.6 |
194 |
197 |
235 |
267 |
292 |
317 |
368 |
500 |
635 |
|
4.0 |
650 |
||||||||||
|
6.4 |
206 |
210 |
251 |
286 |
311 |
337 |
394 |
520 |
650 |
||
|
H |
65 |
70 |
85 |
90 |
100 |
105 |
125 |
170 |
205 |
||
|
不帶手輪 |
H1 |
常溫型 |
445 |
455 |
485 |
485 |
605 |
605 |
620 |
962 |
988 |
|
中溫型 |
596 |
606 |
636 |
636 |
770 |
770 |
785 |
1178 |
1226 |
||
|
帶手輪 |
H1 |
常溫型 |
630 |
640 |
670 |
670 |
790 |
790 |
805 |
1087 |
1113 |
|
中溫型 |
781 |
791 |
821 |
821 |
955 |
955 |
970 |
1303 |
1351 |
||
|
H2 |
160 |
160 |
160 |
160 |
160 |
160 |
270 |
270 |
270 |
||
|
H3 |
220 |
220 |
220 |
220 |
220 |
220 |
390 |
390 |
390 |
||
三、ZSPC 氧氣專用切斷閥主要參數：
|
公稱通徑 mm |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
||
|
閥座直徑 mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
額定流量系數 Kv |
6.5 |
10 |
15 |
25 |
40 |
65 |
100 |
150 |
260 |
350 |
540 |
|
公稱壓力 MPa |
1.6 ； 4.0 ； 6.4 |
||||||||||
|
行 程 mm |
10 |
16 |
25 |
30 |
40 |
60 |
|||||
|
流量特性 |
快 開 |
||||||||||
|
執行器型號 |
ZSPA/B-1、ZSNA/B-1 |
ZSPA/B-2、ZSNA/B-2 |
ZSPA/B-3、ZSNA/B-3 |
||||||||
|
作用形式 |
單作用型/雙作用型 |
||||||||||
|
氣源壓力MPa |
0.4-0.7 |
||||||||||
|
泄漏量 |
軟密封:O泄漏；硬密封：10-5×閥的額定容量 |
||||||||||
|
切斷時間S |
0.5 |
1 |
1.5 |
2 |
3 |
4 |
|||||
四、ZSPC 氧氣專用切斷閥主要零部件材料：
|
材料代號 |
C(WCB) |
P(304) |
R(316) |
|
|
主要 |
閥體、閥蓋 |
WCB(ZG230-450) |
ZG1Cr18Ni9Ti(304) |
ZG1Cr18Ni12Mo2Ti(316) |
|
閥芯、閥座 |
1Cr18Ni9Ti(304)或司鈦萊合金堆焊 |
1Cr18Ni9Ti(304)或司鈦萊合金堆焊 |
1Cr18Ni12Mo2Ti(316)或司鈦萊合金堆焊 |
|
|
閥桿 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
|
填料 |
V型聚四氟乙烯(F4)、柔性石墨、 |
|||
|
墊片 |
增強聚四氟乙烯(F4) 、不銹鋼墊片、金屬石墨纏繞墊片 |
|||
|
O型密封圈 |
耐油橡膠 |
|||
|
彈簧 |
60Si2Mn |
|||
|
推桿 |
2Cr13 |
|||
|
手輪 |
HT200 |
|||
|
適用工況 |
適用介質 |
水蒸汽油品類氣液體 |
硝酸堿類腐蝕性氣液體 |
醋酸類等腐蝕性氣液體 |
|
適用溫度 |
硬密封：-30～+450℃ 軟密封：-30～+180℃ |
|||
